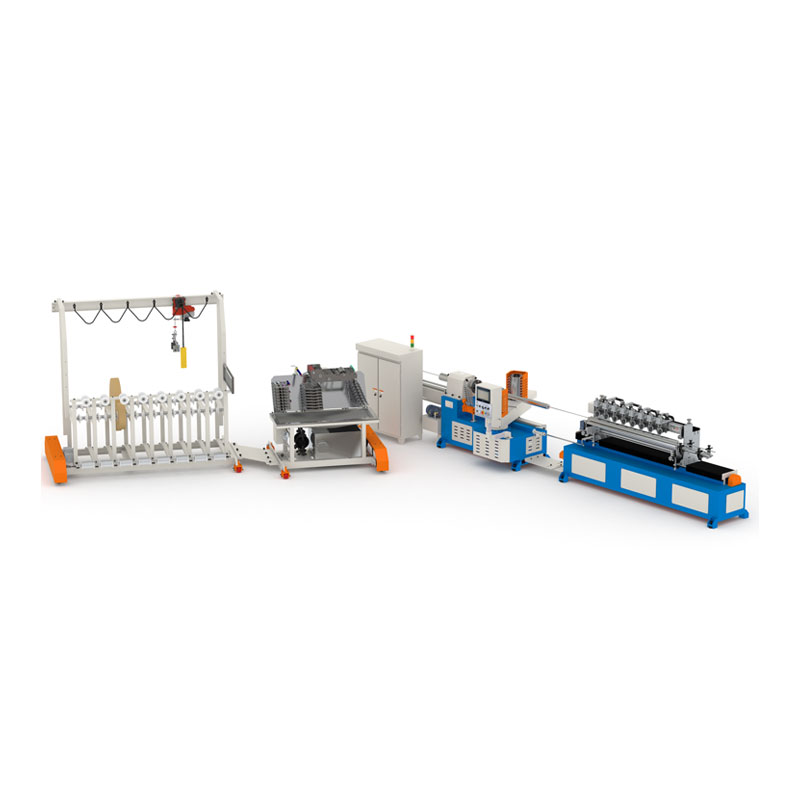

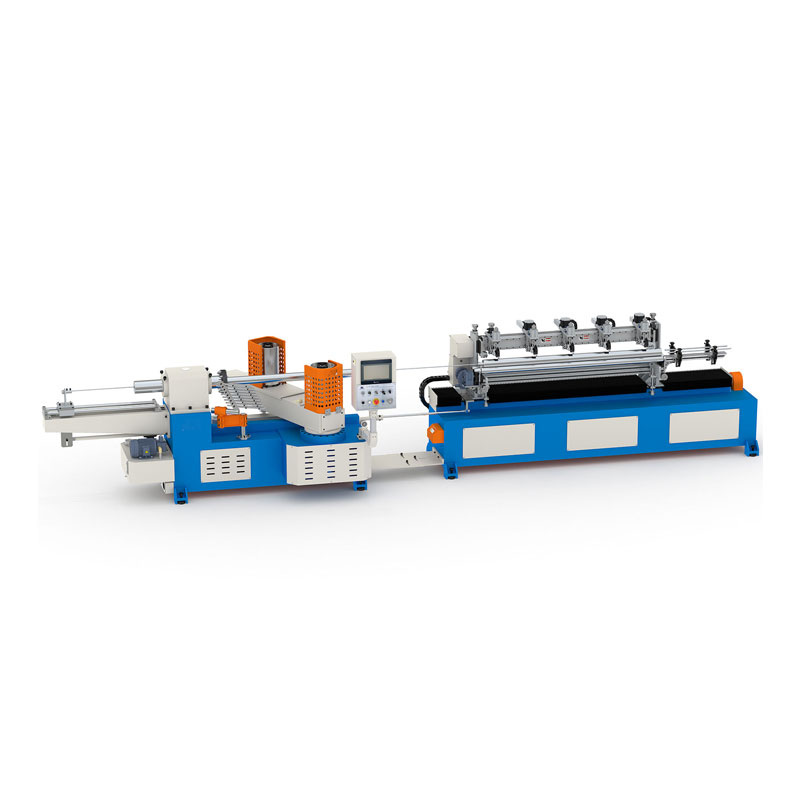

Mașină de fabricare a tubului de hârtie cu tăietor multiplă

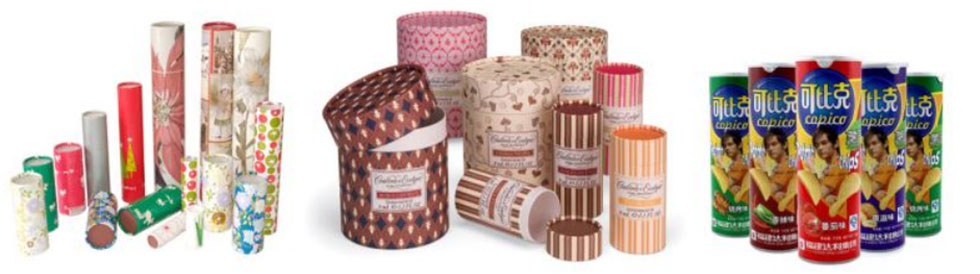

Mașina de fabricare a tuburilor de hârtie cu tăietor multiplu este utilizată pe scară largă la fabricarea de cutii de hârtie compozite, nuclee mici de bobină și tuburi de hârtie de birou. Acestea pot obține finalizarea simultană a lipirii, rulării în spirală și a proceselor de tăiere, cu procese continue, eficiente și stabile.

Funcţie

Mașina multi-penală din seria „E” oferă utilizatorilor soluții de producție de înaltă performanță a tuburilor de hârtie cu stilul său de proiectare simplu și elegant, aspectul structural compact și rezonabil și o bună stabilitate a echipamentului.

În mod normal pentru fabricarea tubului de hârtie 3 ”(ID76.2mm), grosimea maximă a peretelui sub 3 mm, cel mai mare ID de tub poate până la 120mm.

Folosit în principal pentru a face dimensiuni mici și tub scurt, poate fi tăiat în multe secțiuni simultan

Specificația mașinii

Caracteristici

1.. Sistemul de tăiere cu mai multe cuțite poate tăia direct tubul de hârtie în funcție de lungimea setată, fără a fi nevoie de tăiere secundară ulterioară, economisirea proceselor și îmbunătățirea eficienței

2. Mașina principală adoptă o structură de oțel îngroșată și suferă tăiere și sudare de precizie secundară pentru a se asigura că echipamentul funcționează mai stabil și mai durabil.

3. Motorul principal adoptă un reductor de viteze cu zgomot redus, căldură mică, viteză mare și cuplu ridicat.

4. Motorul principal adoptă un control inteligent de conversie a frecvenței vectoriale pentru a obține o reglare sensibilă a vitezei și adaptabilitatea încărcăturii mari.

5. Echipat cu un dispozitiv hidraulic pentru a regla tensiunea centurii și echipat cu un senzor de tensiune a centurii și un senzor de unghi de centură pentru a obține un transport stabil.

6. Echipat cu un sistem de tăiere sincron, masa de tăiere este condusă de un șurub cu bilă de înaltă precizie și un servo de înaltă performanță.

7. Echipat cu control fixat cu lungimea pulsului, cu funcție de compensare a feedback-ului frontal.

8. Adoptarea unui sistem de control Dual PLC, controlul ieșirii IO și funcționarea funcției sunt controlate în mod independent pentru a îmbunătăți viteza de răspuns a tăierii și o precizie mai mare de tăiere.

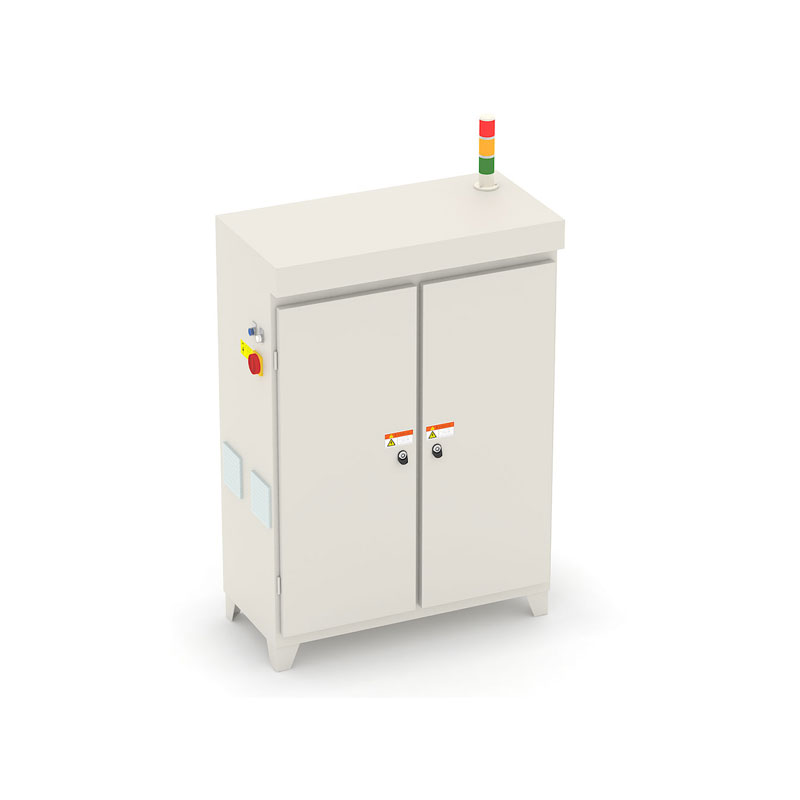

9. Adoptarea unui nou panou de control și o interfață de atingere a gazdelor de dimensiuni mari.

10. Structura de transport de hârtie de jos multifuncțională, oprirea întreruperii hârtiei.

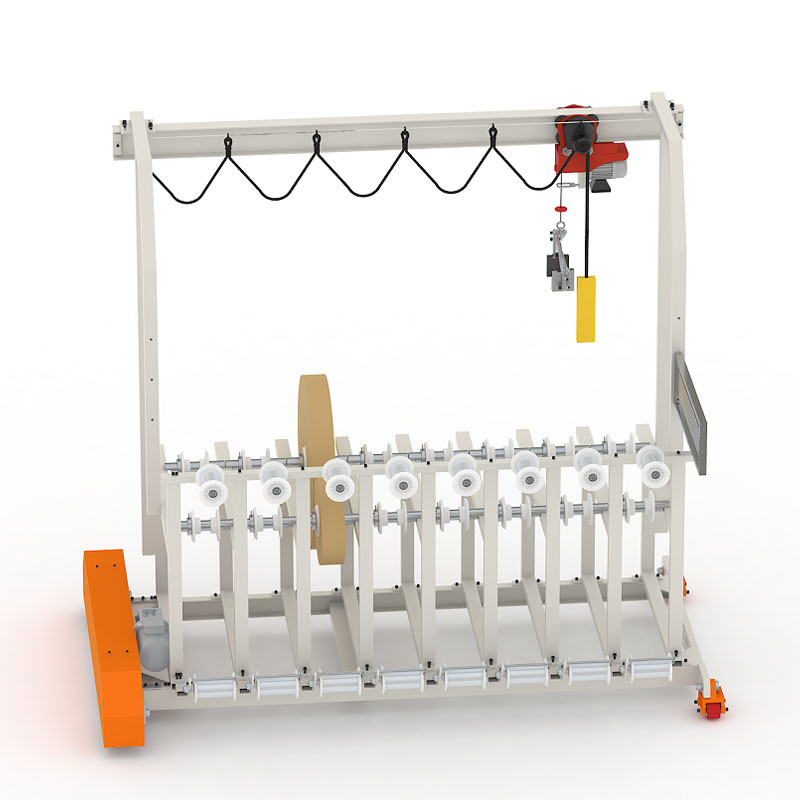

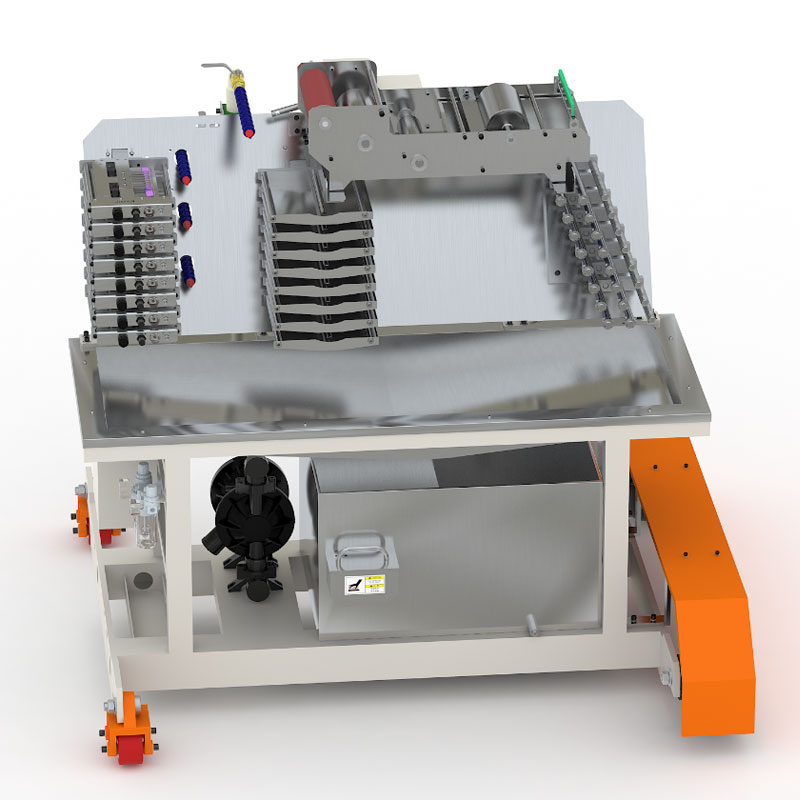

11. Suportul integrat de rulou de hârtie, suportul de lipici și componentele de alimentare cu hârtie sunt controlate electric.

12. Proiectarea modulară simplifică conexiunea circuitului, ceea ce face mai eficientă întreținerea și înlocuirea zilnică.

13. Echipat cu dispozitiv de instalare auxiliar de mucegai.

14. Modulul de rețea opțional poate fi conectat la mai multe dispozitive și linii de asamblare pentru a realiza monitorizarea și întreținerea la distanță, sprijinind protocolul MODBUS TCP.

15. Suportă configurația unității de etanșare a căldurii și a senzorului de marcare a culorilor pentru a îndeplini cerințele de proces diverse.

Detalii despre mașină

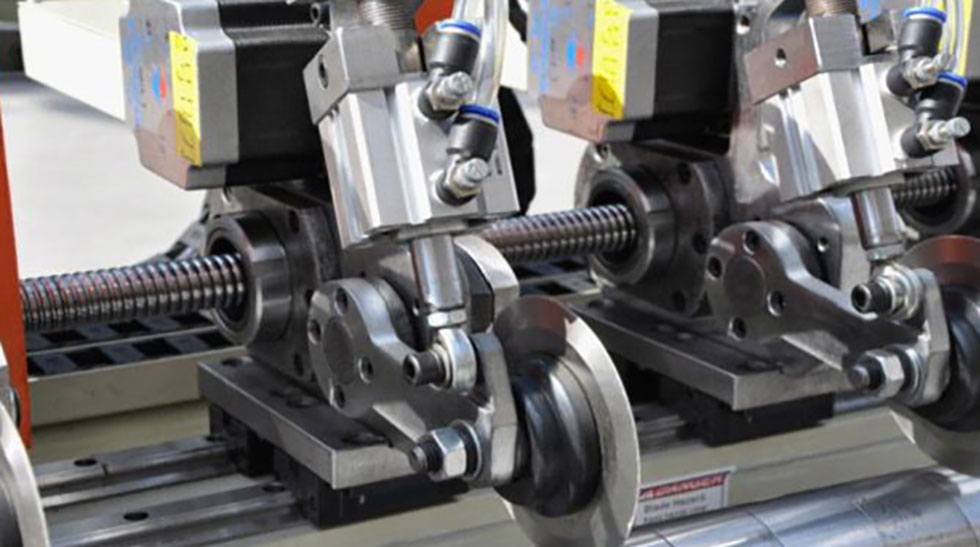

Dispozitiv multi-tăietor, configurație opțională de ajustare automată a cuțitului

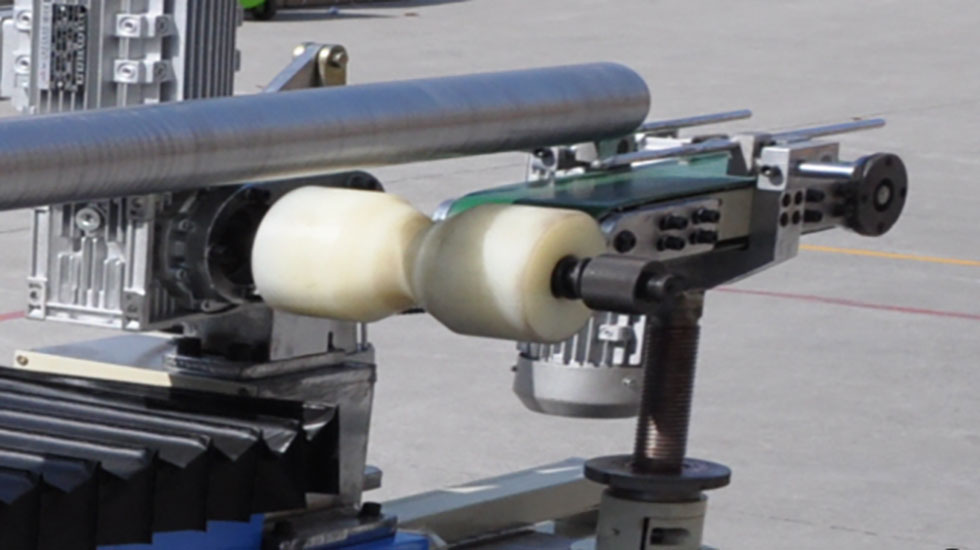

Dispozitiv de transport al tubului de hârtie, transportă tubul de hârtie tăiat la următorul proces

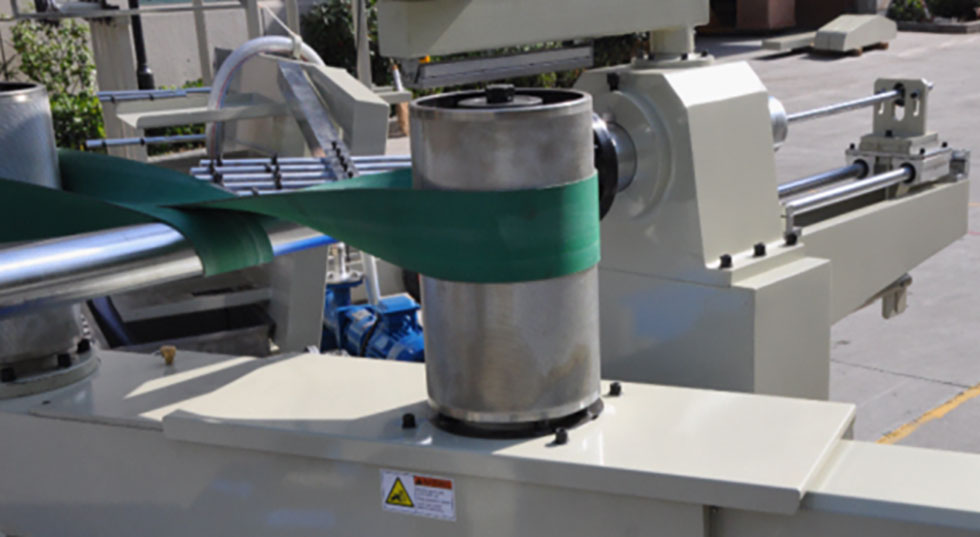

Butuc hidraulic al centurii, tensiune auto-ajustabilă cu centura
